Hogyan védekezzünk a túlfeszültség ellen?

Hogyan védekezzünk a túlfeszültség ellen?

Biztosítani kell, hogy a feszültség egy meghatározott tűrési értéknél nagyobb mértékben a hálózat egyetlen pontján se térjen el a névlegestől, hiszen az a felhasználói berendezések nem megfelelő működését vagy meghibásodását eredményezné. A jelen szabályok szerint ez a tűréshatár ±10%, ami – némi egyszerűsítéssel – azt jelenti, hogy a tényleges hálózati feszültségnek 207 és 253 V közé kell esnie, a közcélú hálózat bármely pontján, bármikor.

1. Összefoglalás

Jelen cikkben azt járjuk körbe, minek is köszönhető a túlfeszültség kialakulása az otthoni elektromos hálózatokban, milyen következménye van ennek az elektromos készülékekre. És ami a legfontosabb, hogy milyen módon tudjuk a kialakulás esélyét csökkenteni, és

2. Miért alakul ki?

Az okok közül most a négy leggyakoribbat gyűjtöttük össze.

2.1 Hibajelenség

Ebben az esetben a hálózatban keletkező feszültség növekedés valamilyen hibajelenség miatt következik be.

Az egyik, hogy a feszültségnövekedés olyan hibajelenség miatt következik be, amely a háromfázisú hálózat csillagpontjának jelentős mértékű eltolódásához vezet.

Ezek lehetnek a következők:

  • Tartósan fennálló fázis zárlat, pl. erős szél hatására a légkábelek közül kettő összeér vagy megközelíti egymást.
  • Nulla szakadás. Ilyenkor jelentősen eltolódhat egy egyes fázisvezetők feszültsége.
  • A védőföld és nullvezető felcserélése; ez mindenképpen villanyszerelői felelősség.

Az így keletkező túlfeszültség az ún. TOV (temporary overvoltage), amelynek legmagasabb értéke a vonali feszültséggel azonos, ami a normál hálózatokon 400 V AC. A TOV időtartama nagyon változó, általában másodperc körüli, de tartósan, akár órákig is fennállhat a hálózaton.

2.2 Kapcsolási műveletek

A túlfeszültség oka lehet még az ún. kapcsolási tranziens (SEMP – switching electromagnetic pulse), amely egy áramkör be- vagy kikapcsolásakor jelenik meg, különösen akkor, ha a „kikapcsolást” valamilyen túláramvédelmi eszköz hajtja végre, zárlat bekövetkezése miatt. Csúcsértéke jellemzően legfeljebb 1-1,5 kV, amely gyorsan csillapodó rezgéssel néhány ezredmásodpercen belül elenyészik.

2.3 Légköri jelenségek

Túlfeszültség villám hatására is létrejöhet. Az így keletkező tüskeszerű impulzus (LEMP – lighting electromagnetic pulse) jellemzően nagyon rövid ideig tartó, többnyire az ezredmásodpercestől a néhány másodpercig terjedő aperiodikus rezgés, melynek csúcsértéke a 10 kV-os nagyságrendet is elérheti.

A villámcsapás okozta túlfeszültség a következő formákban jelentkezhet:

  • közvetlen villámcsapás a fázisvezetőbe,
  • villámvédelmi árnyékolás céljából kialakított és leföldelt szerkezeteket (villámvédelmi felfogó rudak, védővezetők) érő villámcsapások levezetési árama hatására a földelési ellenálláson fellépő feszültségemelkedés a fázisvezető átütéséhez vezethet (ez az ún. visszacsapás),
  • a szabadvezeték közelében becsapó villám, illetve a levezetett villámáram hatására a vezetékben indukált feszültség alakul ki; elsősorban a közép- és kisfeszültségű hálózatokban jelent veszélyes mértékű túlfeszültség kialakulást.

2.4 Villamos hálózat szabályozási rendellenessége

Van egy olyan jelenségkör is, amikor a hálózat feszültsége tartósan átlépi a felső tűréshatárt, de csak néhány volttal. Ez a feszültségnövekedés jellemzően a hálózatra csatlakozó megújuló energiaforrások, mindenekelőtt a háztartási napelemes rendszerek „terméke”, tulajdonképp egyfajta szabályozási rendellenesség, amely hosszabb-rövidebb ideig mutatkozik a hálózaton. Eltérően a fentebb említett túlfeszültség-jelenségektől a feszültségnövekedésnek ez a fajtája gyors tönkremenetelt ugyan nem okoz, de kihat egyes fogyasztókészülékek működésére.

3. Milyen károkat okozhat?

A túlfeszültség jelentős anyagi károkat tud okozni az elektronikai készülékekben, számítógépekben, okosotthon-rendszerekben, ami az esetek többségében nem javítható, csak a sérült alkatrész/berendezés teljes cseréjével.

Továbbá hasonló károkat idéz elő az ingatlan villamossági hálózatában is, ami elektromos tűzhöz, illetve elektromos rövidzárlathoz vezethet.

A szakemberek (villanyszerelők, villamos biztonsági szakértők) egybehangzó véleménye szerint villám- és túlfeszültség-védelem nélkül nem lehet biztonságosan üzemeltetni korszerű elektronikus berendezéseinket!

4. Milyen túlfeszültség ellen tudunk védekezni?

A korábban felsorolt túlfeszültség fajták közül leginkább a legköri jelenségek (villámcsapások) miatt fellépő túlfeszültség ellen tudunk. Itt találjuk a leginkább kiforrott megoldásokat.

Valójában ugyanis a túlfeszültség-védelmi eszközök (SPD – surge protective device) nemcsak a villám hatására keletkező túlfeszültség-impulzusok ellen nyújthatnak védelmet, hanem a kapcsolási tranziensek (SEMP-ek) és a kivitelezési hibák miatt bekövetkező feszültségnövekedések (TOV-k) ellen is. Ezek a védelmi funkciók azonban esetlegesek, egyrészt nagymértékben függenek attól, hogy milyen a túlfeszültség-védelmi eszköz belső felépítése, másrészt a „védelem” feladatának ellátása közben a túlfeszültség-védelmi eszközök maguk is tönkremennek.

5. Hogyan védekezzünk a túlfeszültség ellen?

5.1 A túlfeszültség elleni védekezés alapja

Elengedhetetlen a megfelelő védőföldelés. Fontos, hogy a villamos hálózatunkon keletkező túlfeszültséget a leggyorsabban és a legrövidebb úton levezessük a védőföldelésen keresztül a hálózatunkról még azt megelőzően, hogy az kárt tudna okozni műszaki berendezéseinkben és villamos hálózatunkban.

5.2 Hibák kiküszöbölése

Sajnos nem lehetséges minden hiba kiküszöbölése, azonban törekedni kell rá.

Magyarországon, a lakossági áramellátás terén, szolgáltatót sem igazán tudunk választani. Így abból gazdálkodunk, amit a nagy testvér kioszt nekünk.

Amit tehetünk, hogy az otthonunk villamos hálózatának kivitelezését/felújítását megbízható szakemberre, képzett villanyszerelőre bízzuk. Olyanra, aki a villanyszerelés terén megfelelő szaktudással rendelkezik, igényes a munkájára és megtartja a nekünk tett ígéreteit.

De hiszen … ez pont olyan … mint a Frici bácsi villanyszereldéje!

5.3 Külső villámvédelmi rendszerek

Villámhárító felszerelésével tudunk védekezni a közvetlen villámcsapások ellen.

5.4 Belső villámvédelmi rendszerek

Ez a rendszerek a villámcsapások hatására létrejövő indirekt, azaz indukált feszültségnövekedés hatásának kiküszöbölésére szolgálnak.

5.4.1 Működési elvük

A széles körben ismert túlfeszültség-védelmi eszközök azon a pofonegyszerű elven működnek, hogy a feszültségnövekedés idejére zárlatot okoznak a hálózaton. Az ilyen zárlat nem csak a felhasználó számára marad észrevétlen, de a hálózaton beépített zárlatvédelmi (túláramvédelmi) eszközök se lépnek működésbe. Ez a gyakorlatban azt jelenti, hogy a túlfeszültség-védelmi eszköz által okozott „zárlat” nem tarthat tovább 5-10 ezredmásodpercnél (2. ábra). Ebből azonban rögtön következik, hogy a zárlat okozásának elvén működő túlfeszültség-védelmi eszközök csak olyan túlfeszültségek ellen nyújthatnak védelmet, amelyek nem tartanak tovább, mint néhány ezredmásodperc. És ebből következik az is, hogy a túlfeszültség-védelmi eszközök nem alkalmasak mindenféle túlfeszültség elleni védelemre.

5.4.2 Megvalósítási forma

Egy teljes körű villámvédelem több lépcsőből áll.

Villámvédelmi rendszer kialakítása

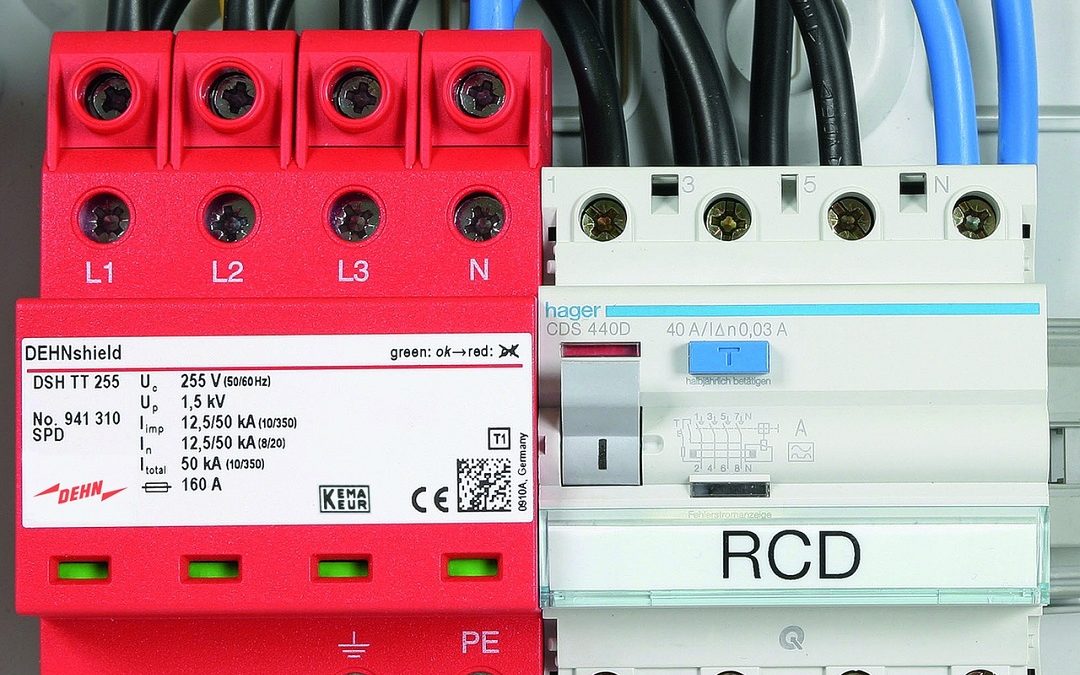

Egy családi ház belső villámvédelmi rendszere

Első védelmi (durvavédelmi) fokozat (T1+T2/B+C): Egycsatornás túlfeszültség levezetők, amely a központi tápellátás (főelosztó) védelmére szolgálnak, továbbá amelyek különleges felépítésük alapján képesek villám- vagy villámrészáramok levezetésére közvetlen villámcsapás esetén.

Ebben a fokozatban leggyakrabban ún. szikraközöket és varisztorokat alkalmaznak. Méretlen fővezetékre csak és kizárólag a szolgáltató engedélyével lehet bármilyen túlfeszültségvédőt elhelyezni, mivel az a szakasz az ő tulajdona.

Dehn 4 polusú T1+T2 levezető
Dehn 4 polusú T1+T2 levezető

Második védelmi (közbülső) fokozat (T2/C): Amely az alelosztók és minden azután következő berendezésrész védelmére alkalmazható egészen a végberendezésig. A közbülső védelem feladata a durvavédelmi fokozaton átjutott, de energiájának nagy részétől megfosztott túlfeszültségek további korlátozása.

Alkalmazása akkor válik szükségessé, ha a fogyasztókészülékek távolsága a főelosztótól több mint 5 méter vagy az elosztó több mint 10 leágazó áramkört tartalmaz

Ezt a funkciót általában a varisztorok látják el.

Dehn 4 polusú T2 levezető
Dehn 4 polusú T2 levezető

Harmadik védelmi fokozat (T3/D): Olyan túlfeszültség levezetők, amelyek alkalmasak egyedi fogyasztók vagy fogyasztócsoportok túlfeszültség-védelmére. Az adaptert közvetlenül a védendő készülék elé kell a hálózati aljzatba csatlakoztatni.

Ilyen készülékek lehetnek a túlfeszültség védett elosztók vagy adapterek.

Túlfeszültségvédett elosztó
EATON túlfeszültségvédett elosztók

Mindezt egybevetve a T1-T2 és a T3-as helyi védelmek együttes alkalmazása biztosítja a teljes védelmet.

5.5 Tartós túlfeszültség esetén a védelem

5.5.1 Termék oldali védelem

A termékszabványok minden villamos és elektronikus készülékre adnak meg zavartűrési követelményeket, és ebből fakadóan minden készülék vagy szerkezeti kialakításánál fogva, vagy beépített túlfeszültség-védelmi eszközök (jellemzően kisebb levezetőképességű varisztorok) révén rendelkezik egyfajta minimális túlfeszültség-védelemmel. Ami természetesen nem nyújt kielégítő védelmet minden esetre.

5.5.2 Feszültség stabilizátorok (külső védelem)

Ma már, szerencsére, léteznek olyan eszközök, amelyek kisebb, de tartós feszültség-ingadozások hatását ellensúlyozni képesek.

Ezek az ún. feszültség stabilizátorok. Nagyon sokféle és fajta formában kerülnek forgalomba.

Kemot automatikus feszültség stabilizátor - 3000va / szervós
Kemot automatikus feszültség stabilizátor – 3000va / szervós

Bővebb ismertetőt itt találhatsz: Feszültségstabilizátor – Rendelés – Profibarkács.hu (profibarkacs.hu)

5.5.3 Szünetmentes tápellátás (külső védelem)

A szünetmentes tápegységek (UPS-ek) segítenek fenntartani az állandó feszültségszintet, és védelmet nyújtanak a hirtelen feszültségingadozások ellen. A UPS-ek különösen hasznosak, mivel áramkimaradás esetén is biztosítják az áramellátást, lehetővé téve az adatok biztonságos mentését és a rendszerek szabályos leállítását.

Rázós halak, azaz az elektromos rája

Rázós halak, azaz az elektromos rája

A márványos zsibbasztó rája akár halálos áramütést is tud mérni az emberre. Nem rosszfejségből, csak próbálja magát megvédeni. Közel 200 voltos feszültséggel operál.

A márványos zsibbasztó rája (Torpedo marmorata) a zsibbasztórája-félék (Torpedinidae) családjába tartozik. Hosszuk 43 cm és 1,5 m között változik. A legnagyobb fajok testsúlya eléri a 90 kilogrammot. Az elektromos vagy zsibbasztó rájáknak mintegy 30 faja ismeretes.

Csaknem valamennyi rájának van elektromos szerve a farkán, de a zsibbasztó rájáknak a fejük mögötti területen, a bőrük alatt elhelyezkedő elektromos szerve lényegesen hatékonyabb. Az elektromos szerv módosult izmokból és idegsejtekből épül fel, és ezek segítségével termeli a bioelektromos mezőt, mely erősebb annál az elektromos mezőnél, melyet a normális idegek és izmok termelnek. Úgy épül fel, mint egy elektromos telep, azaz sok kis kamra (telep) sorba kapcsolásával.

Amennyiben te is szeretnél ráját simogatni, úgy a Földközi- vagy Fekete-tengerhez kell utaznod és ott is 10-30 méter mélységben kutakodnod.
Amennyiben utaznál, ezt a cikket mindenképpen olvasd el.

Mit is mér a villanyóra?

Mit is mér a villanyóra?

Szerintem százból százegy ember rögtön rávágná, hogy a villanyt. Illetve a villanyfogyasztás. Ez természetesen közelít az igazsághoz, hiszen a villanyóra (alias villamos fogyasztásmérő) a vételezett villamos energia (hatásos és meddő) mennyiségét is méri.

Összefoglalás

Jelen cikkben azt járjuk körbe a nyájas olvasóval karöltve, hogy a villamos fogyasztásmérő (későbbiekben csak villanyóra) az elfogyasztott villamos energia mérésén túl mit is mér, illetve táról. Valamint azt is megvizsgáljuk, milyen egyéb hasznos dolgok nyerhetők ki belőle.

Villanyórák típusai

Magyarországon nagyon sok fajta óra került forgalomba. És ennek következtében nem ugyanazokat az adatokat lehet kinyerni egy-egy órából. Működésüket és funkcióikat tekintve az alábbi fajtákat érdemes megismernünk.

(Az 1- illetve 3 fázisú használat alapján nem különböznek lényegesen az egyes fajták, így ezekre külön nem térünk ki.)

Analóg mérőórák

Analog elektromos fogyasztásmérő
Analog elektromos fogyasztásmérő

Ezek egyre kisebb számban vannak jelen a hazai piacon, ui. a szolgáltatók (hivatalos néven: ) folyamatosan cserélik őket modernebb készülékre.

Ebben a fajtában egy alumínium tárcsa található, ami az áramfogyasztás hazására forgásba jön. Minél nagyobb a fogyasztás, annál gyorsabb a forgás. Illetve található rajta egy számláló, ami az addigi összfogyasztást (kWh-ban) mutatja. Esetenként tartalmazhat még egy-két jelzőfényt is.

Az analóg mérőórák működéséről részletesebben az alábbi cikkben olvashatsz:
Villanyóra (szetszedtem.hu)

Digitális mérőórák

Digitális elektromos fogyasztásmérő
Digitális elektromos fogyasztásmérő

Az elektronikus fogyasztásmérők az áramot és a feszültséget digitális eszközökkel mérik, és LCD vagy LED kijelzőn mutatják. Egyes típusok képesek a mérési adatokat továbbítani az áramszolgáltató vagy a fogyasztó felé. A digitális órák sokkal több dolgot képesek mérni és tárolni, mint az analóg társaik.

Ezek az órák nagyon megbízhatóak és pontosak, nem igazán lehet őket manipulálni.

Nem tartalmaznak mechanikus alkatrészeket, így nem lehet manipulálni őket. Érzékeli, ha felnyitják burkolatát és azt is, ha valaki a fővezetékre kötve kíván áramot lopni.

Még a legegyszerűbb digitális villanyóra is eltárolja 5 évig a fogyasztási adatokat, megbízhatóan rögzíti az áramszüneteket és pontosan méri – többek között – a feszültséget, a frekvenciát és a teljesítményt. Az esetleges áramingadozás sem küldi padlóra, 140 V (volt) és 290 V között tökéletesen működik. Áramszünet esetén is tárolja az adatokat és a külső hőmérséklettől, illetve a páratartalomtól függetlenül megbízhatóan működik.

Okos (smart) mérőórák

Smart villamos fogyasztásmérő
Smart villamos fogyasztásmérő

Ezek a mérőórák olyan elektronikus fogyasztásmérők, amelyek lehetővé teszik a fogyasztásmérők adatainak távoli leolvasását vagy a kisfeszültségű hálózaton keresztül, vagy mobil kommunikációs hálózaton keresztül. A készülékek rendelkezhetnek belső megszakítókkal a fogyasztó hálózati táplálásának leválasztására, kommunikációs port-tal a fogyasztó más eszközeinek, pl. gázmérőjének csatlakoztatására, terhelési görbe funkcióval, a fogyasztás időbeli alakulásának követésére, illetve a pontos elszámolás megvalósításához.

Feltöltős villanyórák

Eőfizetős mérőóra
Eőfizetős mérőóra

Az ilyen jellegű óráknak az a különlegessége, hogy csak egy adott, előre kifizetett energiamennyiséget engednek felhasználni.

A fogyasztásmérő a rendelkezésre álló energia mennyiséget mutatja kijelzőjén, mely a felhasználás mértékében csökken. A fogyasztásmérőben a rendelkezésre álló energia mennyiségét feltöltő kód vásárlásával lehet növelni. A kódot a mérő kezelőfelületén lévő számbillentyűk használatával, vagy egyéb elektronikus eszközökhöz használt távirányítóval (pl. TV távirányító) lehet a fogyasztásmérőbe betölteni.

OBIS kódok

Nem kell ahhoz villanyszerelőnek vagy akár villanyszerelésben jártasnak lenni, hogy észrevegyük, igazán hasznos plusz szolgáltatásokat a digitális mérők szolgáltatnak. Így most ezek képességeit vesszük górcső alá.

Ahhoz jobban megértsük ezen órák üzeneteit, mért értékeit, picit el kell mélyednünk az ún. OBIS kódok világában is.

Az OBIS (Object Identification System) egy nemzetközi szabvány, amelyet az elektromos energiát mérő eszközökben használnak az adatok azonosítására. Az OBIS kód egy numerikus kód, amely képviseli a mérő által mért fizikai mennyiséget.

Az OBIS kódok három elemet tartalmaznak: magát a tényleges OBIS kódot, a számláló értékét és az egységet, amelyeket speciális karakterek választanak el. Például, az 1.8.0(158233.46*kWh) OBIS kód az aktív energia mennyiségét jelenti, amit a hálózatról fogyasztottunk.

Az OBIS kódok segítségével nem csak a klasszikus mérési értékeket (teljesítmény, energia, feszültség) lehet megjeleníteni, hanem más adatokat is, például a mérő működési állapotát.

A digitális villanyóra felépítése

Magyarországon számtalan típusa működik a digitális mérőóráknak. Mi a Sanxing cég SX330 (D2B32-RENNMN) választottuk példaképpen. (Nem mellékesen azért is, mert Frici bácsinak ilyen van az otthonában.) Ezen keresztül mutatjuk be a felépítést. (Más mérők ettől eltérőek lehetnek.)

Digitális villanyóra felépítése
Digitális villanyóra felépítése

1 -Típus

2 – LCD kijelző

3 – Léptető nyomógomb (MENU): ennek segítségével nézhetjük meg az egyes értékeket; de az óra rendelkezik automata léptetéssel is

4 – Vonalkód / Sorozatszám

5 – 2D QR kód

6 – Hitelesítő LED – Aktív energia

7 – Műszaki adatok / Pontossági osztály

8 – Gyártási év

A villanyóra által mutatott (és tárolt) információk

A kijelző felépítése

A villanyóra LCD kijelzője szolgál a mért és tárolt adatok megjelenítésére. Felépítés a következő (Sanxing SX330 D2B32-RENNMN esetében):

Digitális fogyasztásmérő kijelzője
Digitális fogyasztásmérő kijelzője

A bal felső sarokban található nyilak jelzik az áram irányát. „+” irány: szolgáltató hálózatából fogyasztunk, „-„ irány:  visszatáplálunk. „P”: hatásos teljesítmény, „Q” meddő teljesítmény

-L1-L2-L3: ez ad információt az egyes fázisokról. Bekapcsolt állapotban aktív a fázisfeszültség, kikapcsolt állapotban nincs fázisfeszültség. A villogás feszültség hiányt vagy túlfeszültséget jelent.

A kijelző jobb felső részében található 8db hétszegmenses számjegy adatokat és menüpontokat jelenítenek meg.

Az LCD kijelző bal alsó sarkában található hétszegmenses számjegyek az OBIS kódokat jelenítik meg.

A kinyerhető villamos fogyasztásra vonatkozó információk

Most pedig következzék a nagy titok, mit is mutat nekünk a villanyóra kijelzője. (Sanxing SX330 D2B32-RENNMN esetében):

MegnevezésOBISÉrtékEgységMegjegyzés
Vételezett hatásos összes energia (A+)15.8.000000000kWh
Vételezett hatásos összes energia (A+)15.8.00000.000kWh3 tizedes felbontás
Visszatáplált hatásos összes energia (A-)2.8.000000000kWh
HibakódF.F.0
L1 fázis pillanatnyi feszültsége32.7.0000.00V
L2 fázis pillanatnyi feszültsége52.7.0000.00V
L3 fázis pillanatnyi feszültsége72.7.0000.00V
L1 fázis pillanatnyi árama31.7.0000.00A
L2 fázis pillanatnyi árama51.7.0000.00A
L3 fázis pillanatnyi árama71.7.0000.00A
Pillanatnyi vételezett hatásos teljesítmény (A+)1.7.0000.00kW
Pillanatnyi visszatáplált hatásos teljesítmény (A+)2.7.0000.00kW

Más óratípusok esetén találkozhatunk a következő értékekkel is:

MegnevezésOBISÉrtékEgységMegjegyzés
Vételezett hatásos összes energia (A+) – 1es tarifa1.8.100000000kWh
Vételezett hatásos összes energia (A+) – 2es tarifa1.8.200000000kWh
Firware verzió0.2.0XXXXXXXX
Idő0.9.1hhmmss
Dátum0.9.2YYMMDD
Maximális teljesítmény csúcs időszakban1.6.100000000kWh
Maximális teljesítmény völgy időszakban1.6.200000000kWh
Pillanatnyi fázisszög U1-U2C.52.4
Pillanatnyi fázisszög U1-U3C.52.5
Pillanatnyi fázisszög U2-U3C.52.6

Referenciák, segédletek

Magyarország villamos hálózatában rengetek villanyóra típus teljesít szolgálatot. Frici bácsi összegyűjtött jó pár dokumentumot, aminek segítségével a saját órád értékeiben jobban eligazodhatsz.

Opusz Titász területen alkalmazott fogyasztásmérők felhasználási utasításai
OPUS TITÁSZ Zrt. Dokumentumok (opustitasz.hu)

Az MVM Démász kiolvasási segédletei:
https://www.mvmhalozat.hu/aram/oldalak/1677

ELMŰ ÉMÁSZ digitális óráinak leolvasási segédlete:
Segédlet ELMŰ ÉMÁSZ elektronikus mérőinek leolvasásához (eon.hu)

Eon területen alkalmazott mérőórák adatlapjai:
Fogyasztásmérők – Áram – Lakossági – E.ON (eon.hu)

Elektromágneses indukció

Elektromágneses indukció

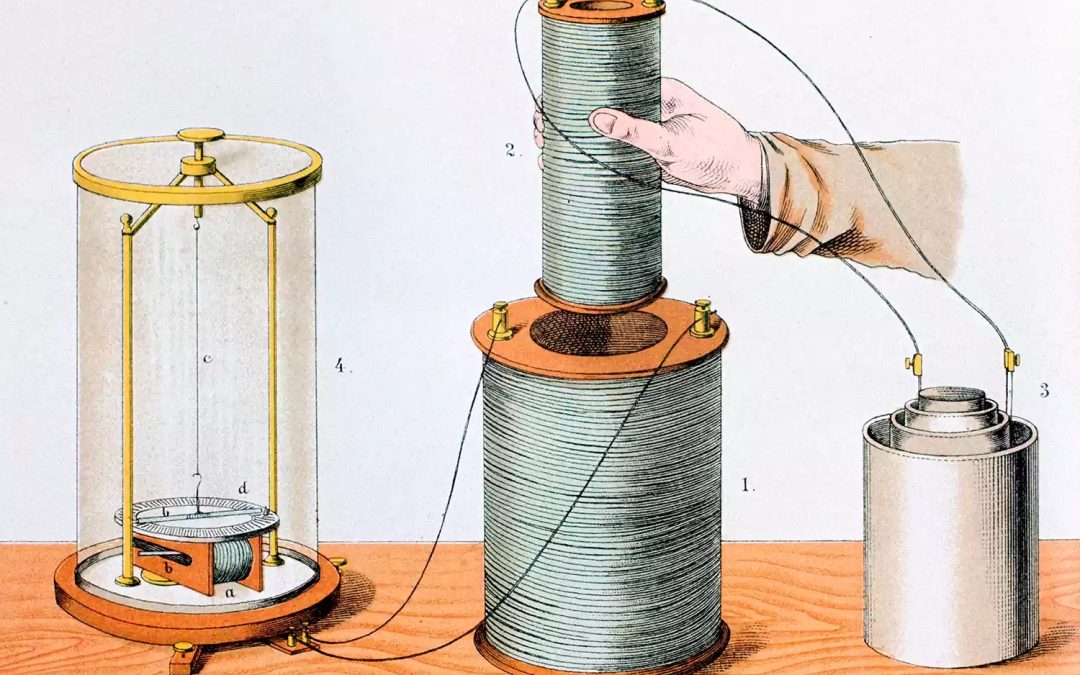

Michael Faraday fedezte fel elsőként az elektromágneses indukció jelenségét az 1830-as években.

Faraday (1791–1867) angol fizikus és kémikus volt, aki alapvető fontosságú felfedezéseket tett az elektromágnesesség és az elektrokémia területén.

A mágneses indukció egy fizikai jelenség, amely során a mágneses tér változása elektromos áramot indukál egy elektromos vezetőben. Az indukált feszültség nagysága a mágneses tér változásának sebességétől függ. A jelenséget Faraday-féle indukciós törvényén írja le: vezetőkörben az elektromágneses indukció révén létrejövő indukált feszültség és a mágneses tér időbeli változása közötti kapcsolatot adja meg.

A mágneses indukció fontos szerepet játszik a modern technológiában. Például a generátorok és transzformátorok működése is ezen az elven alapul.

Kell-e nekem nagyobb elektromos teljesítmény?

Kell-e nekem nagyobb elektromos teljesítmény?

A kérdést fogalmazhatnánk úgy is, kell-e nekem „több elektromos áram”.

Erre igazából csak egy kis gondolkodás, számolgatás és kutakodás után lehet hitelt érdemlően választ adni. Már a gondolat magvának megszületésekor érdemes egy villanyszerelővel (aki, nem mellesleg, jó ha regisztrált / ajánlott villanyszerelő) konzultálnunk, hiszen olyan tapasztalat, tudás és információ birtokában van, amivel mi még nem rendelkezünk.

Összefoglalás

Jelen cikkben számba vesszük azokat a szempontokat, amik alapján el tudjuk dönteni, hogy a szolgáltatótól kapott elektromos áram „mennyisége” elegendő-e a mi háztartásunk számára. Arra is kitérünk, hogyan lépjünk tovább, ha bővíteni kell, milyen szempontok szerint érdemes villanyszerelőt keresnünk.

Miről is érdemes elgondolkodni?

Azon érdemes elgondolkodnunk, hogy milyen olyan elektromos áramot használó berendezést üzemeltetünk, illetve szeretnénk a jövőben üzemeltetni, ami az áramigényünket jelentősen befolyásolhatja.

Előfordulhat, hogy a meglévő gáztűzhelyünket szeretnénk elektromos tűzhelyre cserélni. Esetleg már nem bírjuk a nagy meleget és egy klímaberendezés beszerzésén gondolkodunk. Akár a méregtelenítési kúra részeként felmerült már egy szauna beüzemelésének ötlete is.

Amennyiben már tovább lépnénk a gondolati síkról, akkor következzen egy kis számolgatás.

Számolgassunk egy kicsit

Most, hogy már számba vettük a lehetséges fogyasztókat, összegezzük a teljesítményeiket. A teljesítményértékeket az eszközök adatlapján is megtaláljuk. Ennek hiányában A következő táblázat lehet segítségünkre:

Háztartási készülékek. Számítsuk ki a fogyasztást! – Energiaoldal

A szemléltetés kedvéért vegyünk egy egyszerű példát, egy átlagos lakást (2 szoba, konyha, fürdőszoba), valamint átlagos igényt (klímaberendezés, mosógép, elektromos sütő stb.)

A példánkban a következő fiktív értékek „jöttek ki”:

  • Konyha összteljesítménye:            4,5 kW (4500 W)
  • Szobák összteljesítménye:             3,5 kW (3000 W)
  • Fürdőszoba összteljesítménye:    2 kW (2000 W)

(Érdemes lehet a teljesítményigényeket helységenként feltérképezni, összeírni. Ugyanis az elektromos hálózat kialakítása vagy átalakítása során a megbízott villanyszerelő úr vagy hölgy támpontot kap a tervezéshez, az áramkörök kialakításához és méretezéséhez. <<cikk>>)

A példa alapján a gépek, berendezések összegzett teljesítménye: 10 kW (10.000 W)

Az áramfelvétel számításához használjuk a következő képletet: P = U x I (ahol P a teljesítmény, U a hálózati feszültség, I az áramerősség) /A képlet 1 fázisú rendszerre érvényes, feltételezve, hogy minden teljesítmény hasznosul. /

A számítás alapján a szükséges maximális áramfelvétel: ~43,5 A (Amper)

Ez a szám az elméleti maximum. A tényleges áramhasználat ennél jóval kisebb lesz. Ugyanis nem használunk minden eszközt egyszerre és ezek sem mindig a maximális teljesítményükön üzemelnek. Ezért életszerűbb, ha azt feltételezzük, hogy a kiszámolt érték (43,5 A) 60-80% kell, hogy rendelkezésre álljon adott pillanatban. Jelen esetben ez valahol a 26,1 A és 34,8 A közti tartományban helyezkedik el.

Kis kutakodás következzen

Azt kéne tudni, hogy a szolgáltató mennyi „áramot” biztosít számunkra. Akár meg is kérdezhetnénk a szolgáltatót (mai nevén hálózati engedményes), de akár mi magunk is kideríthetjük. Illetve, pontosabban, azt tudjuk kideríteni, hogy a szolgáltatói hálózatból milyen nagyságú áramot tudunk kinyerni.

Megkeressük a villanyóránkat, ami alatt kell lennie kismegszakítónak. Amennyiben 1 fázisú rendszerünk van, akkor 1db kismegszakítót találunk; 3 fázisú hálózat esetén pedig 3db kismegszakító fogad.

Minden kismegszakítón fel van tüntetve egy névleges érték, mégpedig egy betű és szám kombinációjaként. A betű tipikusan „B” vagy „C”. A szám pedig a következők egyike lehet: 10, 16, 20, 25, 32. Ez a kismegszakító névleges áram értéke, Amperban (A) kifejezve.

1 fázis esetén

Pl. C20 esetén 20 Amper a felhasználható mennyiség.

3 fázis esetén

Amennyiben 3db kismegszakítót találtunk, akkor mindenképpen bontsunk pezsgőt. Villanyszerelőként úgy véljük, hogy ebben az esetben egy jobban skálázható, stabilabb rendszert lehet kialakítani.

Azonban visszatérve a számoláshoz, három fázis esetében az áramértékek összeadandók. Pl. B20, C16, C16 esetén 52 Amper a felhasználható mennyiség.

Az igazság pillanata

Amennyiben a fenti számítás és kutakodás után úgy találjuk, hogy az elvárt áramérték nagyobb, mint a szolgáltató által biztosított, akkor itt bizony bővítésre van szükség. Ilyen esetben pedig célszerű konzultálnunk regisztrált / ajánlott villanyszerelővel.

A villanyszerelő úrral vagy hölggyel közösen kitaláljuk, milyen lehetőségeink vannak. Lehetséges, hogy elegendő csak a szolgáltató leadni egy igényt, azonban az is elképzelhető, hogy a mérőhelyet is szabványosítanunk kell. Talán még a lakás/ház belső elektromos hálózatához is hozzá kell nyúlnunk.

Esetleg már most is túlfogyasztunk?

A Miért old le a kismegszakító? című cikkben már írtunk arról a jelenségről, amikor több elektromos berendezés használata esetén bizonyos idő elteltével leold a kismegszakító. Abban az esetben, amikor ezek a szolgáltató kismegszakítói, akkor nagy valószínűséggel már most is esedékes lenne egy bővítés.

A misztikus 32-es szám

Gondolom, már sokan hallottátok, hogy fogyasztási helyenként 32 Amper ingyenes. Ez az ingyenesség részben igaz, ugyanis 32 Amperig történő bővítés esetében a szolgáltatói csatlakozási alapdíjat nem kell megfizetni. (Ami 3.900 Ft / Amper)

Viszont…(ugye, mindig ez a huncut viszont) minden szükséges munkálatért fizetnünk kell.

Nagy valószínűséggel a szolgáltató kicseréli az óra alatti kismegszakítót is; itt kiszállási díjat fog felszámítani. Elképzelhető, hogy a bővítéshez a mérőhely szabványosítása is szükséges. Ebben az esetben regisztrált / ajánlott villanyszerelő segítségére lesz szükség, ami komoly százezres kiadást jelent.

Mit tegyünk, ha bővíteni kell?

Bármely, a fogyasztásmérő helyet érintő változás esetén regisztrált villanyszerelő, ajánlott villanyszerelő segítségét kell igénybe vennünk. A regisztrált / ajánlott villanyszerelő olyan szakvizsgával rendelkező szakember, aki tisztában van az aktuális szolgáltatói előírásokkal és a mérőhelyi munkálatok elvégzéséhez szükséges jogosultságnak is birtokában van.

en_GBEnglish
